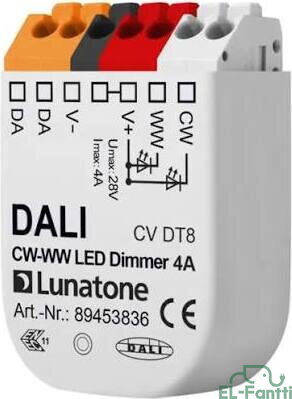

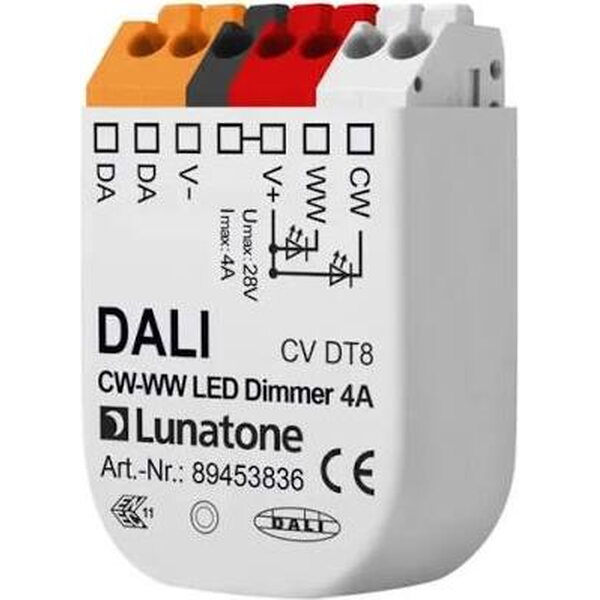

Lunatone DALI DT8 CW-WW PWM 4A Himmennin
Availability
The product is temporarily out of stock. Approximately 3 - 15 days from the order, at the earliest 18.10.2026. The reliability of the estimation is good.
Detailed availability
Notify me when this product is in stock again
Product description
Weight
0,1 kg(Includes the weight of the packaging)
Attachments
Brand
The product is temporarily out of stock. Approximately 3 - 15 days from the order, at the earliest 18.10.2026. The reliability of the estimation is good.
Detailed availability
Notify me when this product is in stock again
Product description
DALI LED-liitäntälaite Tunable White -valaisimille, DT8
DALI LED-liitäntälaite (CV) kahdella kanavalla Tunable White -valaisimien ohjaukseen yhden DALI-osoitteen (DT8) kautta.
DT8-ohjauksen lisäksi laite tukee Balance&Dim-, Dim2Warm- ja SwitchDim2-toimintatiloja. SwitchDim2 mahdollistaa ohjauksen kahden painiketulon avulla ilman DALI-järjestelmää.
Mallista riippuen laite soveltuu 12–28 V DC tai 12–48 V DC käyttöjännitteelle. Suurin tulovirta on versiosta riippuen 4–16 A. Laitteessa on kaksi tarkkaa 16-bittistä PWM-lähtöä.
Ominaisuudet
- DALI LED-liitäntälaite (CV)
- Tunable White -valaisimien ohjaus
- DALI Device Type 8 (DT8)
- Kaksi PWM-lähtöä, 16-bit
- DT8-ohjaus yhdellä DALI-osoitteella
- Balance&Dim- ja Dim2Warm-toimintatilat
- SwitchDim2-ohjaus kahdella painiketulolla ilman DALI-järjestelmää (mallista riippuen)
- Konfiguroitavissa DALI Cockpit -ohjelmistolla
- Odotettu käyttöikä yli 100 000 tuntia
Tekniset tiedot
| Tuotetyyppi | DALI LED-liitäntälaite |
| DALI-laitetyyppi | DT8 |
| Ympäristön lämpötila | -20...+60 °C |
| Kotelointiluokka | IP20 |
| DALI-virrankulutus | 2 mA |
| DALI-osoitteiden määrä | DT8 ja Dim2Warm: 1 / Balance&Dim: 2 |
| Käynnistystila | Konfiguroitavissa DALI:n kautta: 0–100 % tai viimeisin arvo |
| DALI Cockpit -konfigurointi | Kyllä |
| Odotettu käyttöikä | > 100 000 h |
| Väri | Harmaa |
Mallikohtaiset tekniset tiedot
| Tuotenumero | Käyttöjännite | Maks. tulovirta | Ohjaus | Mitat (P × L × K) |
|---|---|---|---|---|
| 89453836 | 12–28 V DC | 4 A | DALI | 40 × 28 × 15 mm |
| 86458673 | 12–48 V DC | 8 A | DALI / SwitchDim2 | 59 × 33 × 15 mm |
| 89453838 | 12–48 V DC | 10 A | DALI / SwitchDim2 | 120 × 30 × 22 mm |
| 89453841 | 12–48 V DC | 16 A | DALI / SwitchDim2 | 120 × 30 × 22 mm |
| 89453841-HS | 12–48 V DC | 16 A | DALI / SwitchDim2 | 98 × 17,5 × 56 mm |
Liitännät ja asennus
| Tuotenumero | Johdinpoikkipinta | Asennustapa |
|---|---|---|
| 89453836 | Enintään 1,5 mm² | Kojerasia |
| 86458673 | Enintään 1,5 mm² | Kojerasia |
| 89453838 | 1,5 mm² / syöttö 2,5 mm² | Erillisasennus / alaslaskettu katto |
| 89453841 | 1,5 mm² / syöttö 2,5 mm² | Erillisasennus / alaslaskettu katto |
| 89453841-HS | 2,5 mm² | DIN-kisko |
The approximate size of the packed product or the sales package is 28 x 40 x 15 mm.
Weight
0,1 kg(Includes the weight of the packaging)
Attachments
| DALI_CW-WW_LED_Dimmer_CV_SD2_EN_D0023.pdf |
