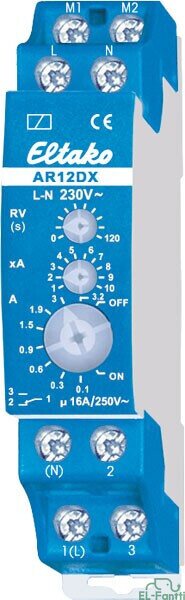

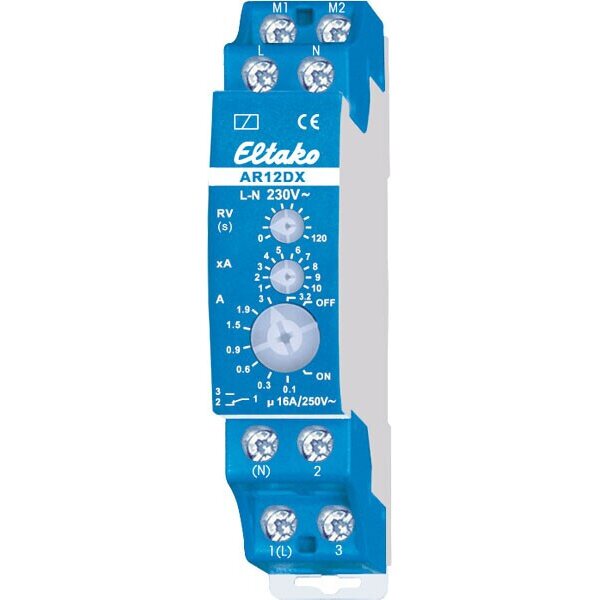

Eltako Virranvalvontarele, 1 potentiaalivapaa vaihtokosketin (CO) 16A/250V AC

Virranvalvontarele DIN-kiskoon, 0,1-32A.

Toiminta:

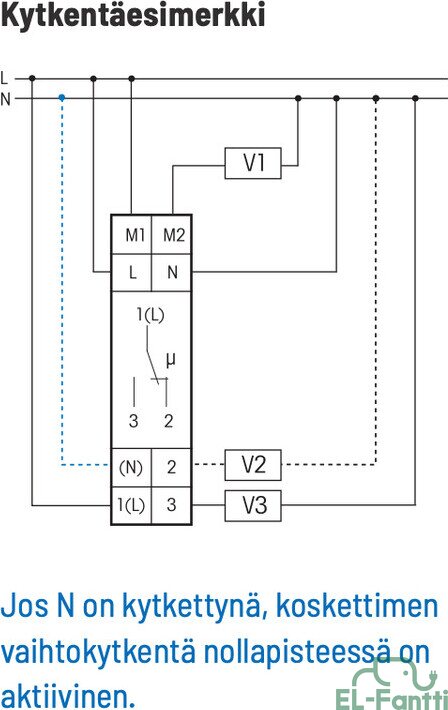

Laitteen sisäisen rengassydänmuuntajan avulla, kytkentäkuvassa olevan laitteen V1 (liittimet M1-M2) läpi kulkevaa vaihtovirtaa verrataan releen asetettuun arvoon, joka on asetettavissa kiertokytkimillä A (virran perusarvo) ja xA (kerroin) asteikolla 0,1–32A.
Mikäli asetettu arvo ylittyy, rele kytkee pois laitteen V2 (kytketty liittimeen 2) tai vaihtaa laitteeseen V3 (kytketty liittimeen 3) 0,5 sekunnin kuluessa.
Kun asetettu arvo jälleen alittuu, kosketin vaihtaa jälleen RV kiertokytkimellä asetetun poistkytkentäviiveen jälkeen, poiskytkentäviive on asetettavissa välillä 0 –120 sekuntia.

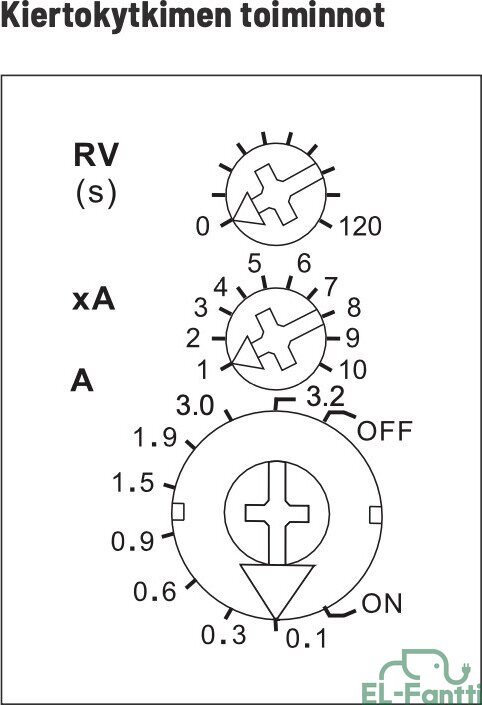

Kiertokytkimet:
Virran perusarvo A asetetaan alimmalla kiertokytkimellä A. Mahdollisia perusarvoja ovat 0,1A; 0,3A; 0,6A; 0,9A; 1,5A; 1,9A; 3,0A ja 3,2A.

Kerroin xA asetetaan keskimmäisellä kiertokytkimellä xA. Asetettavissa olevat arvot on välillä 1-10. Joten virrat voidaan asettaa alkaen arvota 0,1A (virran perusarvo asennossa 0,1A ja kerroin asennossa 1).

Poiskytkentäviive RV voidaan asettaa välillä 0 –120 sekuntia, ylimmällä RV kiertokytkimellä. Kiertokytkimen alla oleva punainen LED-merkkivalo vilkkuu, asetetun RV-ajan kuluessa.

1 potentiaalivapaa vaihtokosketin (CO) 16A/250V AC.
Valmiustilan kulutus vain 0,8 wattia.
LED-kuorma kork. 200W.
Hehkulamppukuorma kork. 2300W.
1 moduuli = leveys 18mm, syvyys 58mm.
Patentoidun Eltako Duplex-tekniikan (DX) avulla, normaalisti potentiaalivapaat koskettimet voidaan silti kytkeä nollapisteessä 230V AC 50Hz ja vähentää siten merkittävästi niiden kulumista.
Modernia hybriditekniikkaa, jossa yhdistyvät kulumattoman elektronisen ohjauksen sekä tehokkaiden erikoisreleiden suurimmat edut.
Säätötarkkuus ± 5%.
Arvosta 25A alkaen rele kytkeytyy aina päälle.
