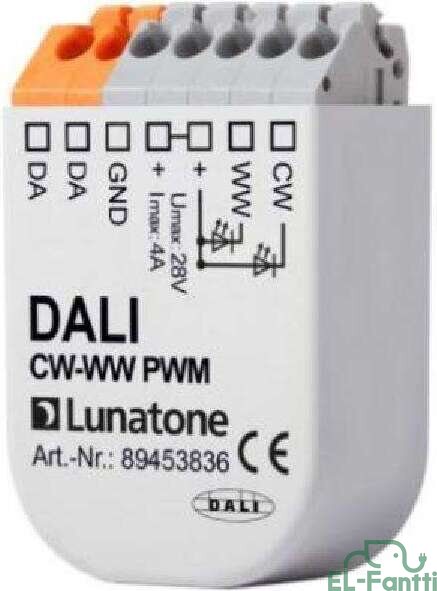

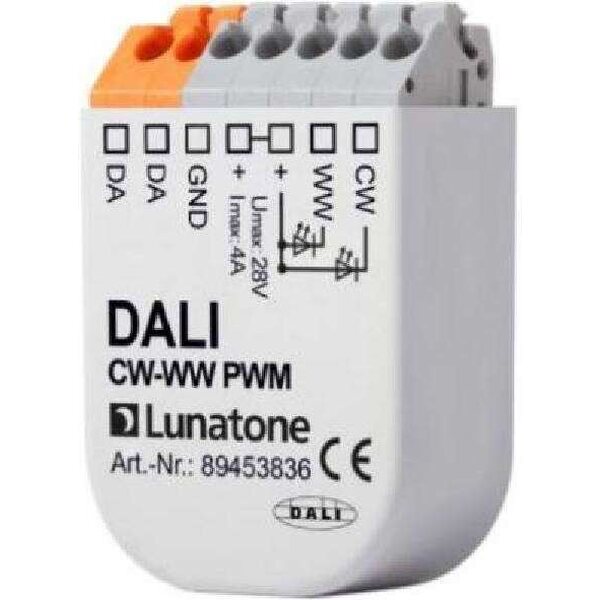

Lunatone DALI DT8 CW-WW PWM 4A Himmennin
Saatavuus
Tuote on väliaikaisesti loppu. Arviolta 3 - 15 vrk tilauksesta, aikaisintaan 18.10.2026. Arvion luotettavuus on hyvä.
Varastotilanne ja saapuvat
Haluan ilmoituksen, kun tuotetta tulee lisää varastoon
Tuotteen kuvaus
Paino
0,1 kg(Sisältää mahdollisen myyntipakkauksen painon)
Liitetiedostot
Tuotemerkki
Tuote on väliaikaisesti loppu. Arviolta 3 - 15 vrk tilauksesta, aikaisintaan 18.10.2026. Arvion luotettavuus on hyvä.
Varastotilanne ja saapuvat
Haluan ilmoituksen, kun tuotetta tulee lisää varastoon
Tuotteen kuvaus
DALI LED-liitäntälaite Tunable White -valaisimille, DT8
DALI LED-liitäntälaite (CV) kahdella kanavalla Tunable White -valaisimien ohjaukseen yhden DALI-osoitteen (DT8) kautta.
DT8-ohjauksen lisäksi laite tukee Balance&Dim-, Dim2Warm- ja SwitchDim2-toimintatiloja. SwitchDim2 mahdollistaa ohjauksen kahden painiketulon avulla ilman DALI-järjestelmää.
Mallista riippuen laite soveltuu 12–28 V DC tai 12–48 V DC käyttöjännitteelle. Suurin tulovirta on versiosta riippuen 4–16 A. Laitteessa on kaksi tarkkaa 16-bittistä PWM-lähtöä.
Ominaisuudet
- DALI LED-liitäntälaite (CV)
- Tunable White -valaisimien ohjaus
- DALI Device Type 8 (DT8)
- Kaksi PWM-lähtöä, 16-bit
- DT8-ohjaus yhdellä DALI-osoitteella
- Balance&Dim- ja Dim2Warm-toimintatilat
- SwitchDim2-ohjaus kahdella painiketulolla ilman DALI-järjestelmää (mallista riippuen)
- Konfiguroitavissa DALI Cockpit -ohjelmistolla
- Odotettu käyttöikä yli 100 000 tuntia
Tekniset tiedot
| Tuotetyyppi | DALI LED-liitäntälaite |
| DALI-laitetyyppi | DT8 |
| Ympäristön lämpötila | -20...+60 °C |
| Kotelointiluokka | IP20 |
| DALI-virrankulutus | 2 mA |
| DALI-osoitteiden määrä | DT8 ja Dim2Warm: 1 / Balance&Dim: 2 |
| Käynnistystila | Konfiguroitavissa DALI:n kautta: 0–100 % tai viimeisin arvo |
| DALI Cockpit -konfigurointi | Kyllä |
| Odotettu käyttöikä | > 100 000 h |
| Väri | Harmaa |
Mallikohtaiset tekniset tiedot
| Tuotenumero | Käyttöjännite | Maks. tulovirta | Ohjaus | Mitat (P × L × K) |
|---|---|---|---|---|
| 89453836 | 12–28 V DC | 4 A | DALI | 40 × 28 × 15 mm |
| 86458673 | 12–48 V DC | 8 A | DALI / SwitchDim2 | 59 × 33 × 15 mm |
| 89453838 | 12–48 V DC | 10 A | DALI / SwitchDim2 | 120 × 30 × 22 mm |
| 89453841 | 12–48 V DC | 16 A | DALI / SwitchDim2 | 120 × 30 × 22 mm |
| 89453841-HS | 12–48 V DC | 16 A | DALI / SwitchDim2 | 98 × 17,5 × 56 mm |
Liitännät ja asennus
| Tuotenumero | Johdinpoikkipinta | Asennustapa |
|---|---|---|
| 89453836 | Enintään 1,5 mm² | Kojerasia |
| 86458673 | Enintään 1,5 mm² | Kojerasia |
| 89453838 | 1,5 mm² / syöttö 2,5 mm² | Erillisasennus / alaslaskettu katto |
| 89453841 | 1,5 mm² / syöttö 2,5 mm² | Erillisasennus / alaslaskettu katto |
| 89453841-HS | 2,5 mm² | DIN-kisko |
Tuotteen koko pakattuna tai myyntipakkauksen koko on arviolta 28 x 40 x 15 mm.
Paino
0,1 kg(Sisältää mahdollisen myyntipakkauksen painon)
Liitetiedostot
| DALI_CW-WW_LED_Dimmer_CV_SD2_EN_D0023.pdf |
