Lunatone DALI RM8 HS relemoduuli

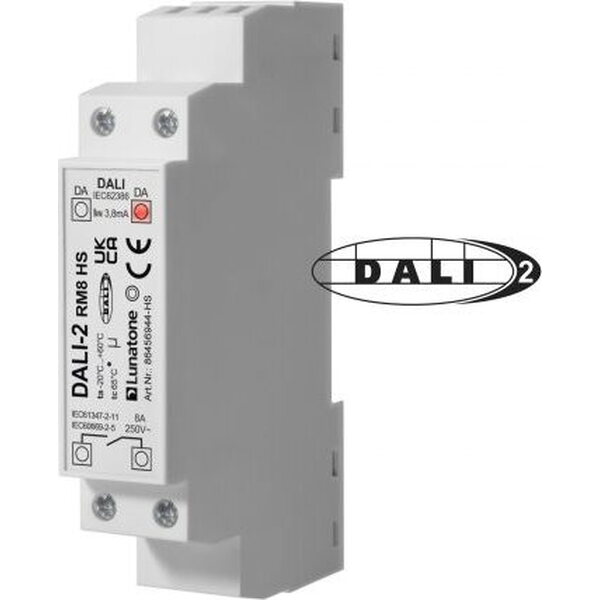

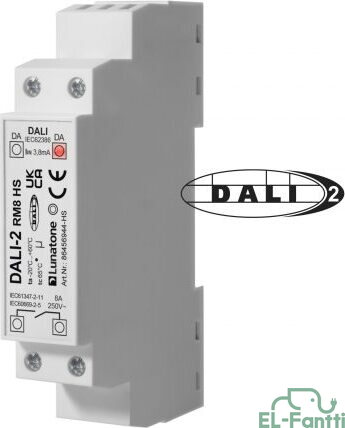

DALI RM8 HS -relemoduuli

DALI RM8 HS on DALI-väylän kautta ohjattava relemoduuli. Sen avulla myös kuormat ja laitteet, joissa ei ole omaa DALI-liitäntää, voidaan helposti liittää osaksi DALI-järjestelmää.

Releellä voidaan DALI-komentojen avulla kytkeä kuormia. Kytkentä tapahtuu hallitusti verkkojännitteen nollakohdassa, mikä vähentää kytkentärasitusta ja auttaa pidentämään laitteen käyttöikää.

Laitteen käynnistystila (Power-up) sekä järjestelmävian aikainen toimintatila (System Failure) voidaan määrittää DALI Cockpit -PC-ohjelmistolla.

DALI RM8 HS on varustettu yhdellä normaalisti avoimella (NO) relekoskettimella ja nollapistekytkennällä.

RM8- ja RM16-tuoteperheisiin kuuluu lisäksi versioita integroidulla syöksyvirran rajoituksella, erilaisilla kotelointivaihtoehdoilla sekä sulkeutuvalla tai vaihtokoskettimella.

Ominaisuudet

• DALI-väylän kautta ohjattava relemoduuli
• Mahdollistaa ilman DALI-liitäntää olevien kuormien liittämisen DALI-järjestelmään
• Yksi normaalisti avoin (NO) relekosketin
• Nollapistekytkentä
• Maks. jatkuva virta 8 A
• Konfiguroitavissa DALI Cockpit -ohjelmistolla
• DIN-kiskoasennus

Tekniset tiedot

Ympäristön lämpötila: -20...+60 °C
Kotelointiluokka: IP20
Johdinpoikkipinta: 2,5 mm²
Asennustapa: DIN-kisko

Toiminnot

Laitetyyppi: DALI-kytkentätoimilaite
Konfiguroitavissa DALI Cockpit -ohjelmistolla: kyllä

Sähköiset tiedot

Syöttö: DALI-väylästä
Tyypillinen DALI-virrankulutus: 3,8 mA
Tulo / ohjaus: DALI
Relelähdön kytkentäjännite: 250 V AC
Maks. nimelliskuorma: 1000 VA
Maks. johdonsuoja: 6 A
Maks. katkaisuvirta: 8 A
Maks. syöksyvirta: 40 A
Maks. jatkuva virta: 8 A
Kytkentätapa: nollapistekytkentä
Maks. kytkentätaajuus: 1 Hz
Relekoskettimen tyyppi: 1 normaalisti avoin (NO)
Kytkentäkerrat nimelliskuormalla, resistiivinen kuorma: >10⁵

Mitat

Pituus: 98 mm
Leveys: 17,5 mm
Korkeus: 56 mm
Väri: harmaa
