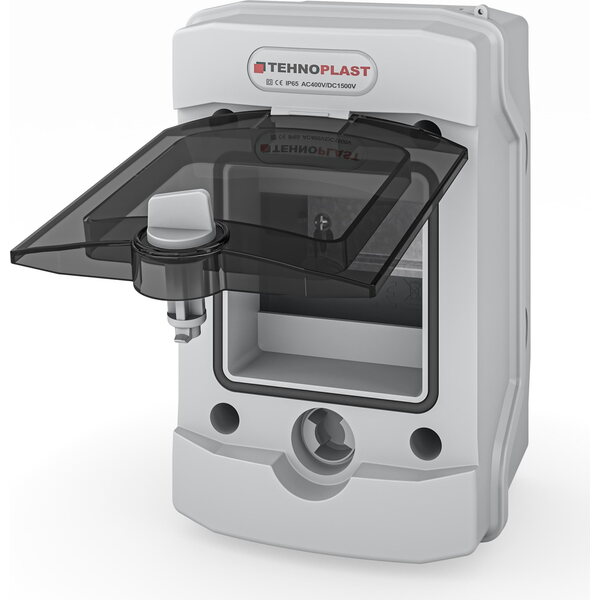

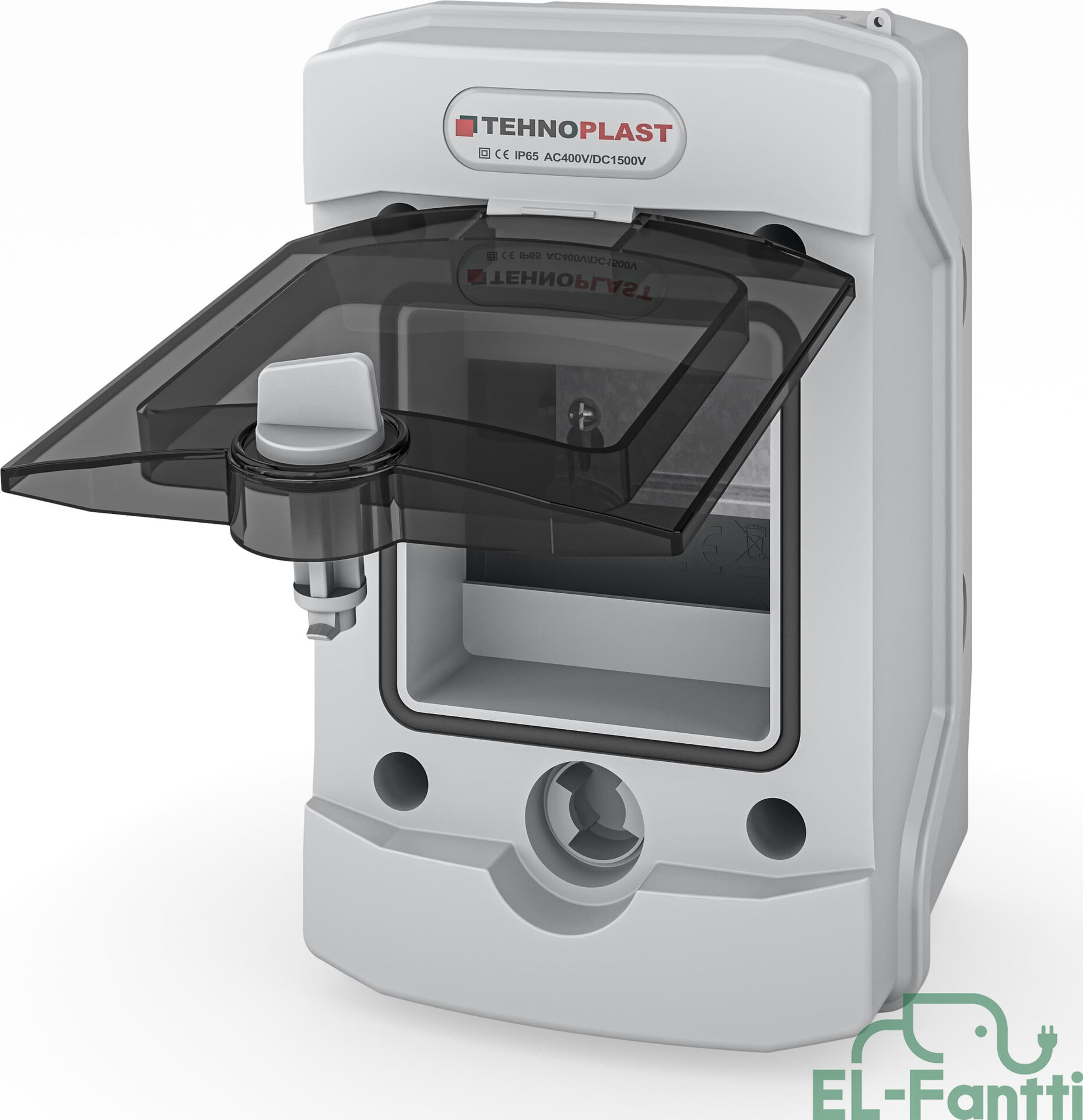

Tehnoplast Pintakotelo 4MOD IP65. Läpivientitiivisteet paikoillaan sekä Pe/N kiskot.

Moduulikotelo IP65, 4 moduulia, pinta-asennus

Pinta-asennettava IP65-luokiteltu moduulikotelo sähkölaitteiden ja modulaaristen komponenttien asennukseen. Kotelo soveltuu sekä sisä- että ulkokäyttöön, ja sen UV-suojattu rakenne kestää vaativia käyttöolosuhteita.

Kotelon runko ja etuosa on valmistettu kestävästä ASA-muovista. Läpinäkyvä polykarbonaattiovi mahdollistaa kotelon sisällä olevien komponenttien tarkastelun avaamatta ovea. IP65-kotelointiluokka suojaa pölyltä ja vesisuihkuilta, ja IK08-iskunkestävyys antaa suojaa mekaanisia iskuja vastaan.

Kotelo toimitetaan valmiiksi koottuna ja sisältää DIN-kiskon, eristetyt N- ja PE-liittimet, moduuliaukkojen peitelevyn sekä tarvittavat asennustarvikkeet.

Ominaisuudet

• 4 moduulipaikkaa
• Soveltuu sisä- ja ulkokäyttöön
• Kotelointiluokka IP65
• Iskunkestävyys IK08
• UV-suojattu ASA-muovirakenne
• Läpinäkyvä polykarbonaattiovi
• Suojausluokka II
• Valmiiksi koottu ja asennusvalmis toimitus
• DIN-kisko sekä N- ja PE-liittimet sisältyvät toimitukseen

Tekniset tiedot

Tuotetyyppi: moduulikotelo
Asennustapa: pinta-asennus
Käyttöympäristö: sisä- ja ulkokäyttö
Käyttölämpötila: -25...+60 °C
Nimellisjännite: 400 V AC / 1500 V DC
Nimellisvirta: 63 A
Suojausluokka: II
Kotelointiluokka: IP65
Iskunkestävyysluokka: IK08
Testausstandardi: IEC 62208

Kapasiteetti

Moduulipaikkojen määrä: 4
DIN-kiskojen määrä: 1
N- ja PE-liittimet: 2 × 4 liitäntäpaikkaa
Moduuliaukkojen peitelevy: kyllä

Materiaalit

Kotelon runko: ASA-muovi
Etupaneeli: ASA-muovi, RAL 7035
Ovi: läpinäkyvä polykarbonaatti (PC)
Liitinpidike: itsestään sammuva materiaali
UV-kestävyys: kyllä

Lämmön- ja palonkestävyys

Rungon hehkulankakoe: 650 °C
Liitinpidikkeen hehkulankakoe: 960 °C

Mitat

Leveys: 201 mm
Korkeus: 128 mm
Syvyys: 120 mm

Toimitussisältö

• Valmiiksi koottu moduulikotelo
• DIN-kisko
• Eristetyt N- ja PE-liittimet
• Moduuliaukkojen peitelevy
• Asennustarvikkeet
• Suojakansi
• Asennusohjeet
